Защита хлораторной и склада хлора от дронов в Челябинске — ЗОК ЗАСЛОН по СП 542

Хлораторная — самая опасная точка водоканала. В расходном складе одновременно находятся от нескольких сотен килограммов до десятков тонн жидкого хлора, и последствия попадания БПЛА здесь измеряются не простоем, а зоной химического заражения: при разгерметизации контейнера облако хлора накрывает территорию объекта и прилегающую жилую застройку. Это тот случай, когда «последний рубеж» должен сработать безусловно.

МелданаСБ — производитель бренда ЗАСЛОН — проектирует и монтирует защитные ограждающие конструкции (ЗОК) для объектов водоснабжения и водоотведения в Челябинске и по всей России. Ниже — типовое решение по этому объекту: конструкция, параметры, нормативная рамка и бюджет.

Что происходит при попадании БПЛА

• Разгерметизация контейнера или баллона — выброс хлора и зона поражения за пределами объекта
• Поражение аварийной вентиляции и системы поглощения хлора — авария развивается неконтролируемо
• Осколочное воздействие через окна и двери: оболочка здания не держит даже лёгкий БПЛА
• Остановка обеззараживания — подача воды без хлорирования недопустима, водоканал встаёт
• Склад хлора — опасный производственный объект: авария влечёт расследование Ростехнадзора

Что требует закон

Объекты водоснабжения и водоотведения защищаются по собственному профильному акту — ПП РФ № 1467 от 23.12.2016: категорирование по численности обслуживаемого населения, комиссионное обследование, паспорт безопасности и инженерно-технические средства охраны. Требования «промышленного» ПП № 258 и «транспортного» ПП № 588 на водоканал не распространяются.

Что защищаем на объекте

Контур защиты определяется не периметром территории, а перечнем узлов, поражение которых останавливает технологический процесс:

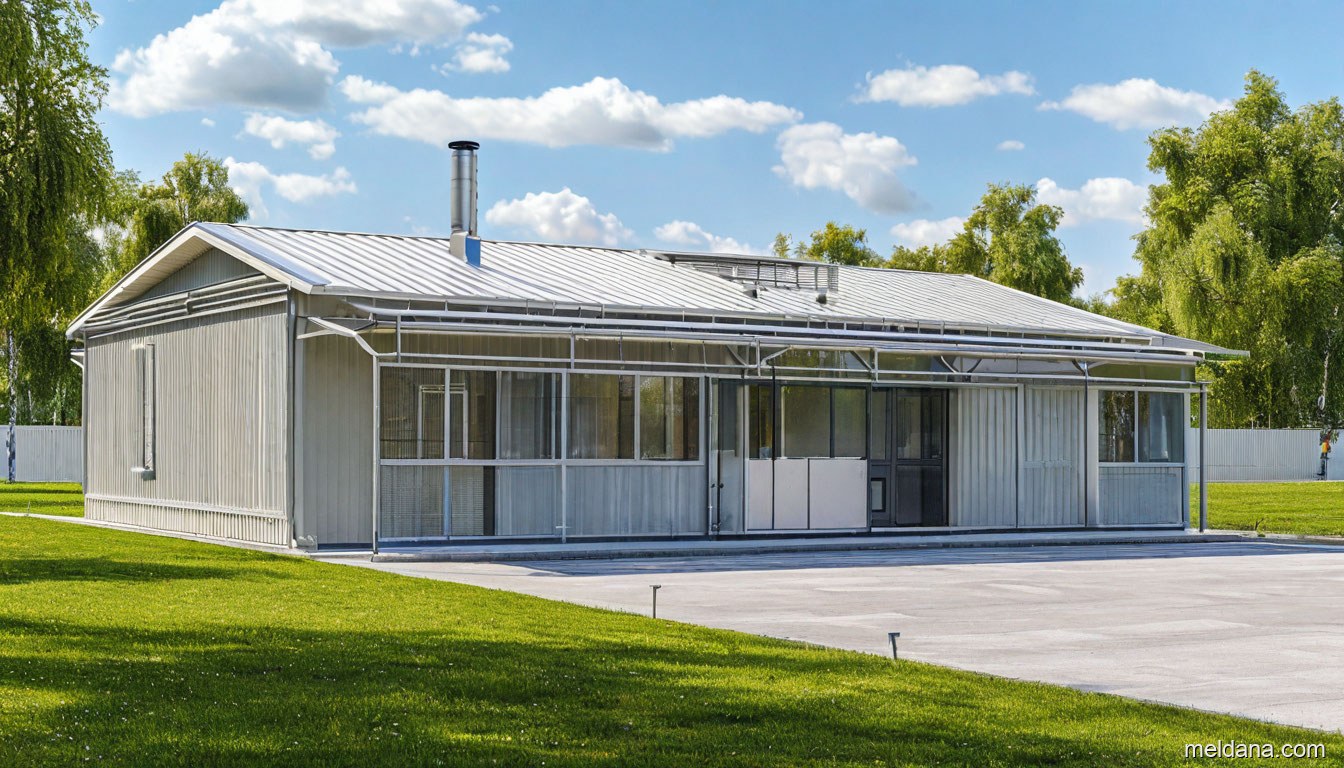

• Здание хлораторной — кровля и все четыре фасада
• Расходный склад хлора и площадка контейнеров
• Оконные и дверные проёмы — отдельными экранами: через них поражается оборудование внутри
• Узел испарителей и трубопроводы хлора между складом и хлораторной
• Аварийная вентиляция и скруббер поглощения — без них защита теряет смысл

Инженерные особенности защиты хлораторной

Хлораторная — единственный объект водоканала, где ЗОК проектируется по логике химически опасного объекта, а не обычного здания. Отсюда четыре отличия от типовой клети:

• Только негорючее полотно. П. 9.2.3 СП 542 требует для объектов с опасными веществами негорючих полотен — применяем стальные и арамидные сетки линейки ЗАСЛОН, полимер здесь запрещён.
• Отступ считается по осколкам, а не по прогибу. Стандартных 5–6 м мало: при подрыве БЧ у полотна осколки не должны доставать до контейнеров. Отступ и нижний противоосколочный пояс считаются от модели угрозы конкретно этого склада.
• Не перекрывать аварийную вентиляцию. Выбросы аварийной вентиляции и приёмные устройства скруббера остаются свободными: сечения в полотне выполняются с усиленной окантовкой тросом, чтобы не создать «окно» для дрона.
• Проёмы — отдельная позиция. Окна и двери закрываются пристенными экранами и цепными завесами; остекление дополнительно оклеивается взрывозащитной плёнкой (п. 9.5 СП 542). По опыту водоканалов защита проёмов часто идёт отдельным лотом — её бюджет составляет порядка 7,3 млн ₽ для здания 12 × 18 м.

Параметры типового решения

Уровень защиты и расчётные нагрузки

Для этого объекта расчётный уровень защиты — 2 по СП 542.1325800.2024. Расчётный класс БПЛА — средний (100–250 кг, до 390 кДж); класс полотна — B — арамид + энергопоглощение. Уровень определяется не размером сооружения, а последствиями его поражения и фактической моделью угрозы конкретной площадки.

Конструкция считается на особую комбинацию нагрузок: собственный вес + снег и ветер по СП 20.13330.2016 + таранный удар БПЛА. Все усилия воспринимает собственный несущий каркас на собственных фундаментах — нагрузка не передаётся на защищаемое сооружение (принцип независимости, п. 6.3 СП 542).

Стоимость

Для объекта из расчёта выше бюджет ЗОК — от 10,1 млн ₽ без НДС; верхний ориентир до обмеров — 14,2 млн ₽. Бюджет складывается из постоянной части 2,0 млн ₽ (проект, мобилизация, пусконаладка, сдача) и цены полотна — 4 400 ₽ за м² при площади ≈ 1 777 м².

Отдельно проектирование заказывается примерно за 0,4 млн ₽ — это половина доли ПИР: часто водоканалы берут сначала проект, чтобы защитить смету следующего года, а монтаж проводят после выделения средств. Работаем по 44-ФЗ и 223-ФЗ, НДС 22 %. Свой вариант можно посчитать в онлайн-калькуляторе ЗОК — он работает по той же модели, что и этот расчёт.

Сроки

Аудит и обмеры — 1–2 недели, проект по СП 542 — 2–4 недели, поставка — 2–4 недели, монтаж на этом объекте — 3–5 недель с защитой проёмов. Итого от первого выезда до сдачи с исполнительной документацией — 10–20 недель. Гарантия на конструкции — 24 месяца, расчётный срок службы каркаса при плановом обслуживании — не менее 25 лет.

Полный состав работ и порядок сдачи — на странице услуги «под ключ».
